教學 Synology NAS 進階教學：如何將 S.M.A.R.T. 視覺化？學習佈署 Scrutiny。

Synology NAS 進階教學：如何將 S.M.A.R.T. 視覺化？學習佈署 Scrutiny。

由於DSM 7起，移除了 S.M.A.R.T. 詳細資訊，
因此若需要查看 S.M.A.R.T. 有幾種方式：
①SSH指令查看。
②指令碼匯出檔案查看。
③佈署Scrutiny視覺化介面。

這裏以『佈署Scrutiny視覺化介面』為例，
不過，使用前，必需是 Plus 等級以上機型，
因為需要使用 Docker（Container Manager）佈署，
因此若非 Plus 以上機型，請放棄此法！
非 Plus 以上之機型，只能使用①②法囉~

首先請先安裝 Container Manager，

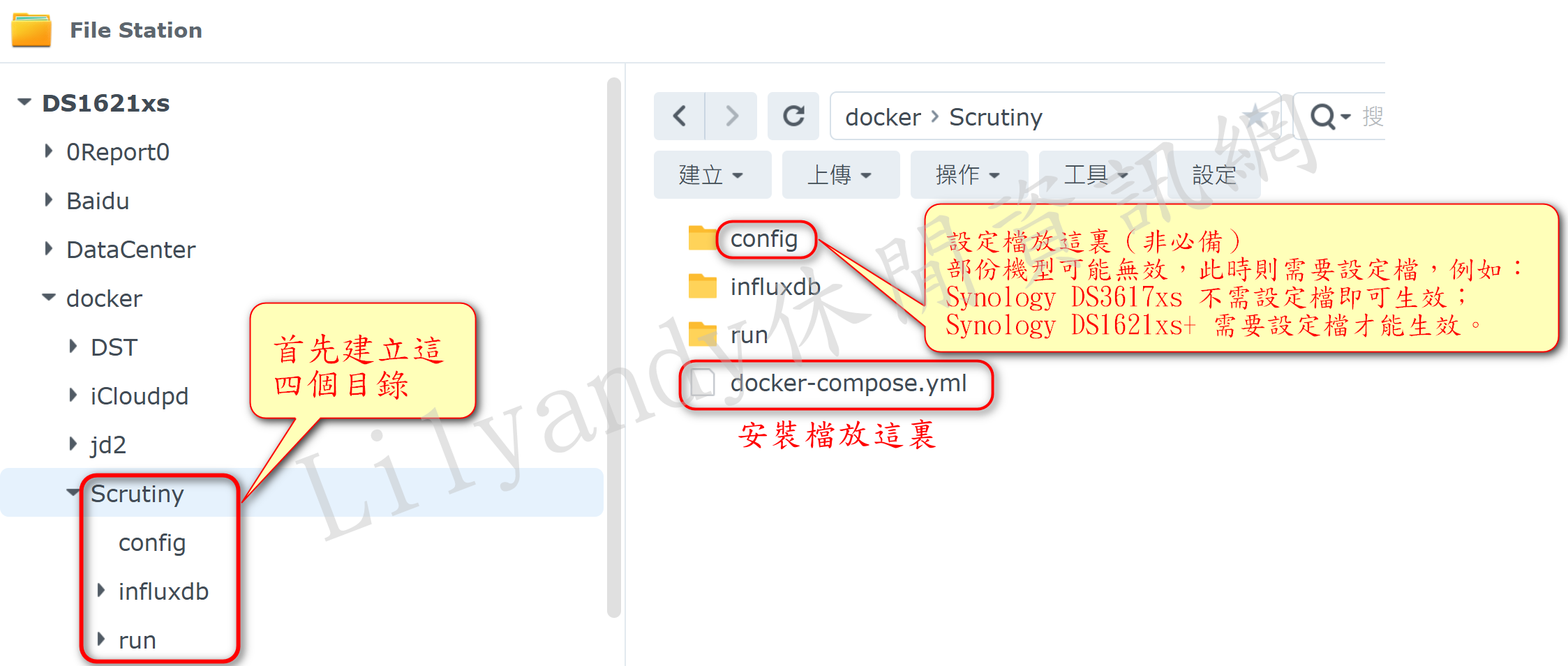

接下來，請在 docker 目錄，建立以下目錄結構：

docker┼Scrutiny┐
├config──┬collector.yaml
│ └scrutiny.yaml
├influxdb
├run
└docker-compose.yml

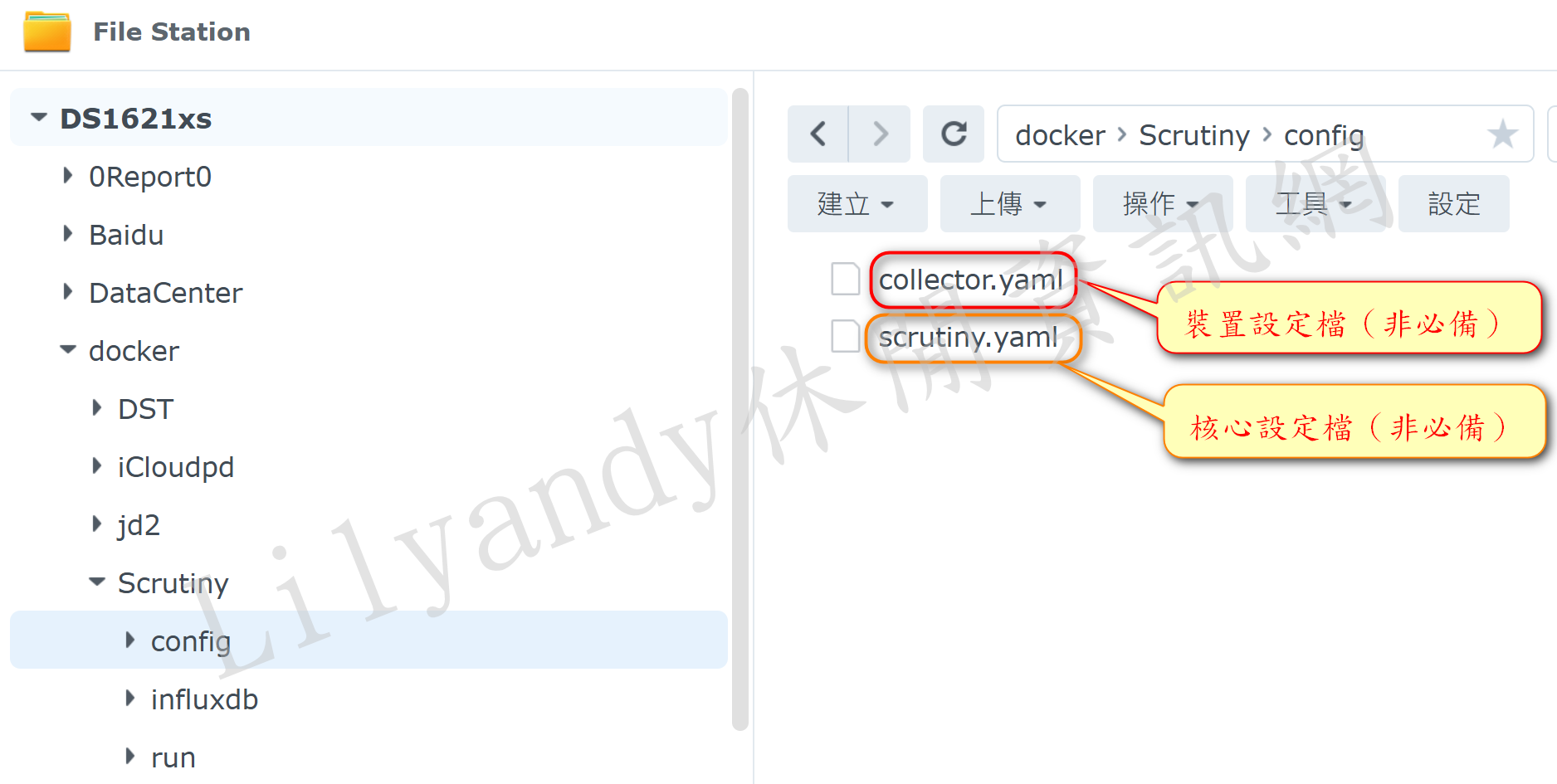

檔名不能修改，如圖所示：


接下來編輯『docker-compose.yml』佈署安裝檔，
=====================================================
代碼：
version: '3.5'

services:
  scrutiny:
    restart: unless-stopped
    container_name: scrutiny
    image: ghcr.io/analogj/scrutiny:master-omnibus
    deploy:
      resources:
        limits:
 #         memory: 256M # 限制最多使用 256MB 記憶體（非必備）
    cap_add:
      - SYS_RAWIO
      - SYS_ADMIN
    ports:
      - "8080:8080" # webapp【前面是本機Port，可自訂；後面是容器Port，不可改。】
      - "8086:8086" # influxDB admin
    volumes:
      - /run/udev:/run/udev:ro
      - /volume1/docker/Scrutiny/config:/opt/scrutiny/config
      - /volume1/docker/Scrutiny/influxdb:/opt/scrutiny/influxdb
    devices:
      - /dev/sda:/dev/sda
      - /dev/sdb:/dev/sdb
#      - /dev/sdc:/dev/sdc
#      - /dev/sdd:/dev/sdd
      - /dev/sdi:/dev/sdi
      - /dev/sdj:/dev/sdj
#      - /dev/nvme0n1:/dev/nvme0n1
#      - /dev/nvme1n1:/dev/nvme1n1
#      - /dev/usb1:/dev/usb1
#      - /dev/usb2:/dev/usb2
    environment:
      # - SCRUTINY_WEB_INFLUXDB_TOKEN= #任意長字串（非必要）
      # - SCRUTINY_WEB_INFLUXDB_INIT_USERNAME= 用戶名（非必要）
      # - SCRUTINY_WEB_INFLUXDB_INIT_PASSWORD=密碼 #至少8字元的密碼（非必要）
      - TIMEZONE=Asia/Taipei
    security_opt:
      - no-new-privileges:true
=====================================================
【修改後，放在容器目錄下！如前截圖。】
按我下載docker-compose.yml範例檔

請注意，不能照搬唷！這是筆者使用的設定檔！
並不代表你也可以使用，因此需要先SSH查詢正確的裝置位置！
SSH查詢指令：
smartctl --scan
若你不熟悉SSH指令，可將它直接加入『任務排程表』，

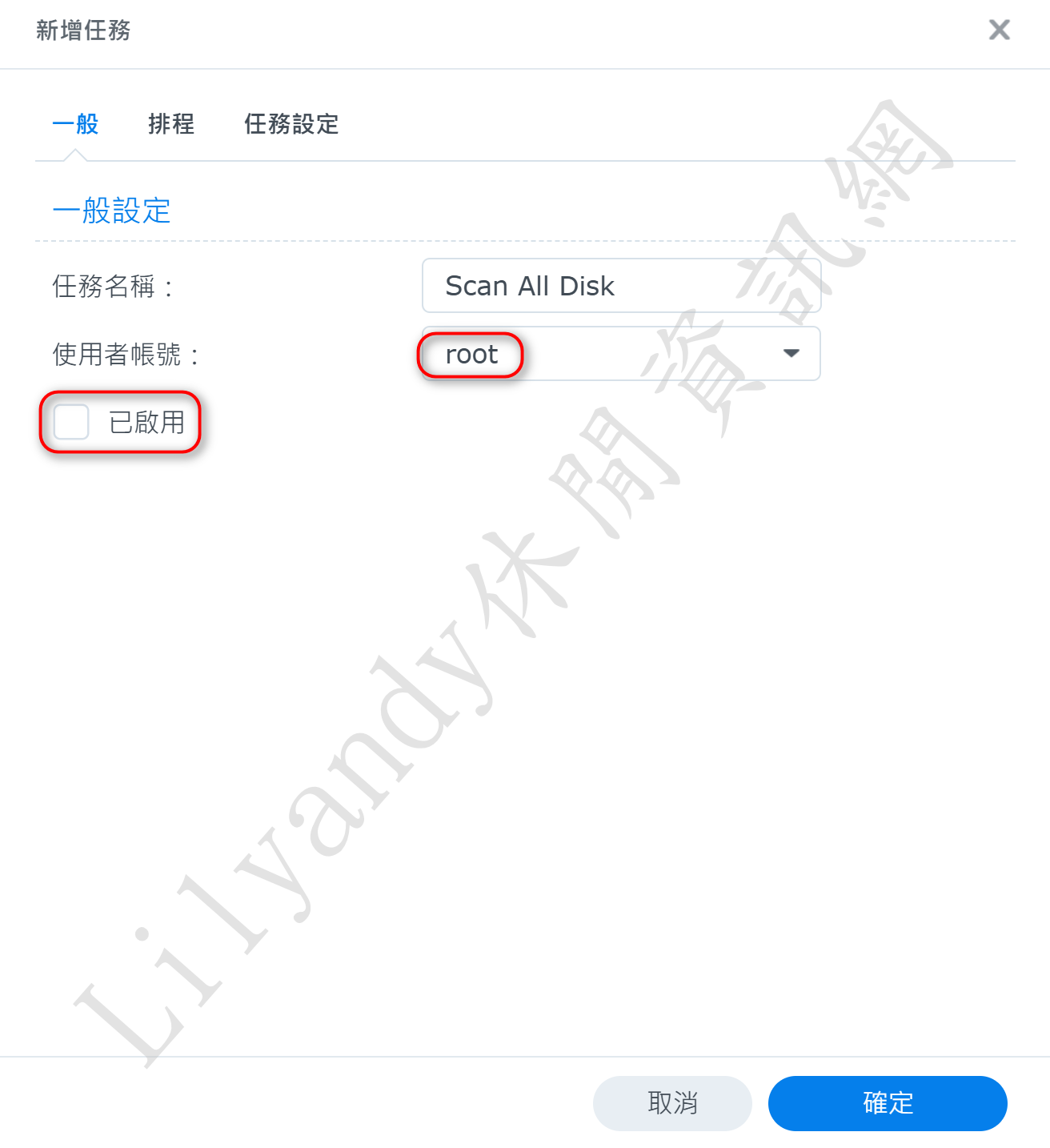

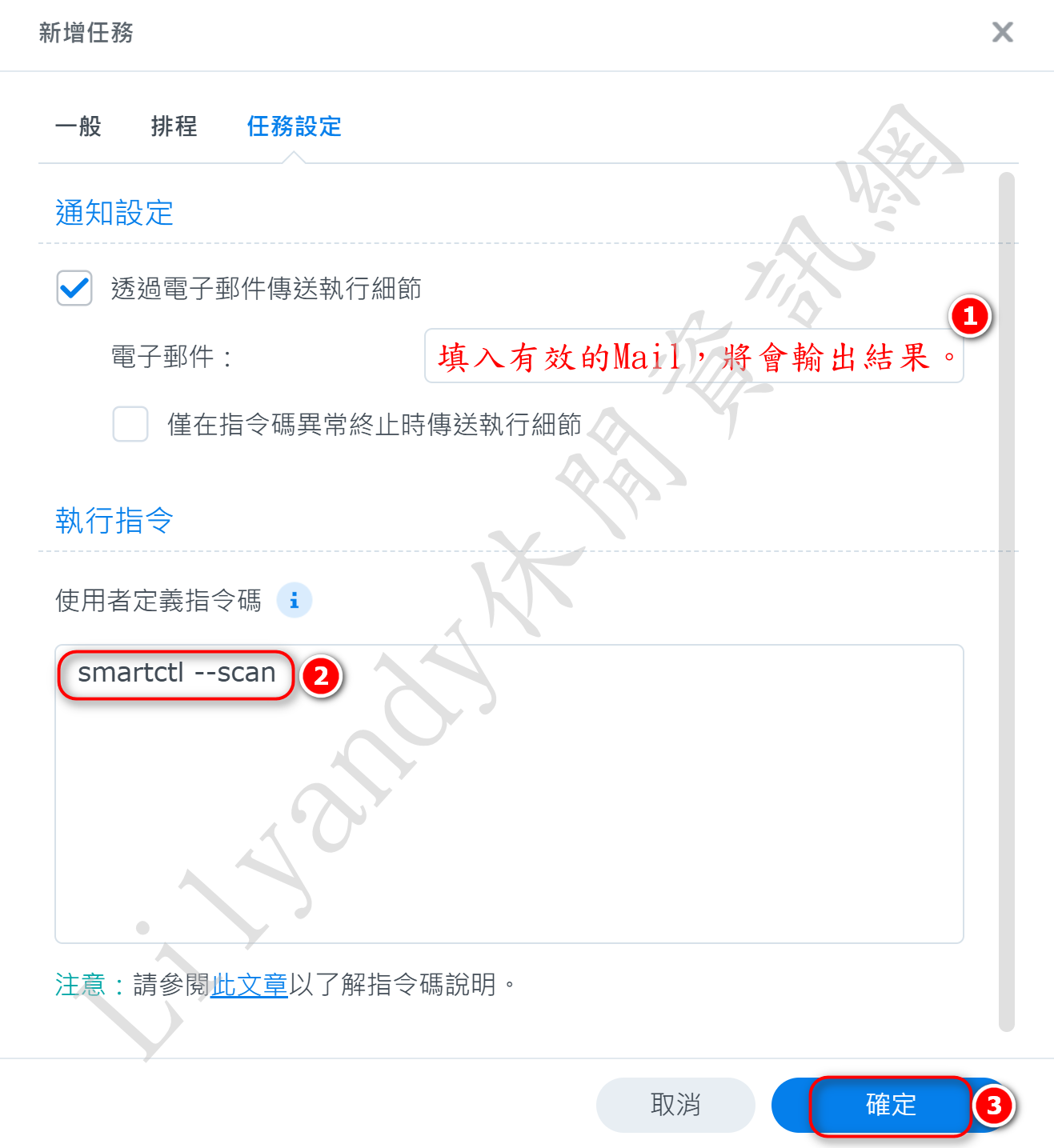

新增→排程任務→使用者定義指令碼，如圖所示：
【請注意，必需是管理員帳號！】

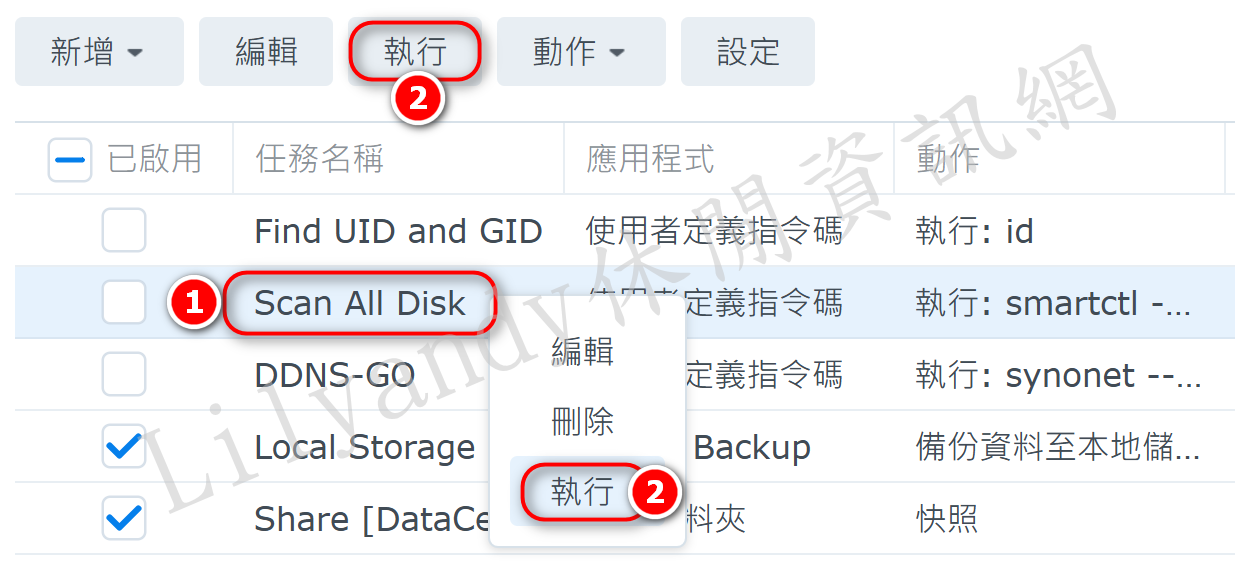

建立完成後，先執行它，接下來收信！

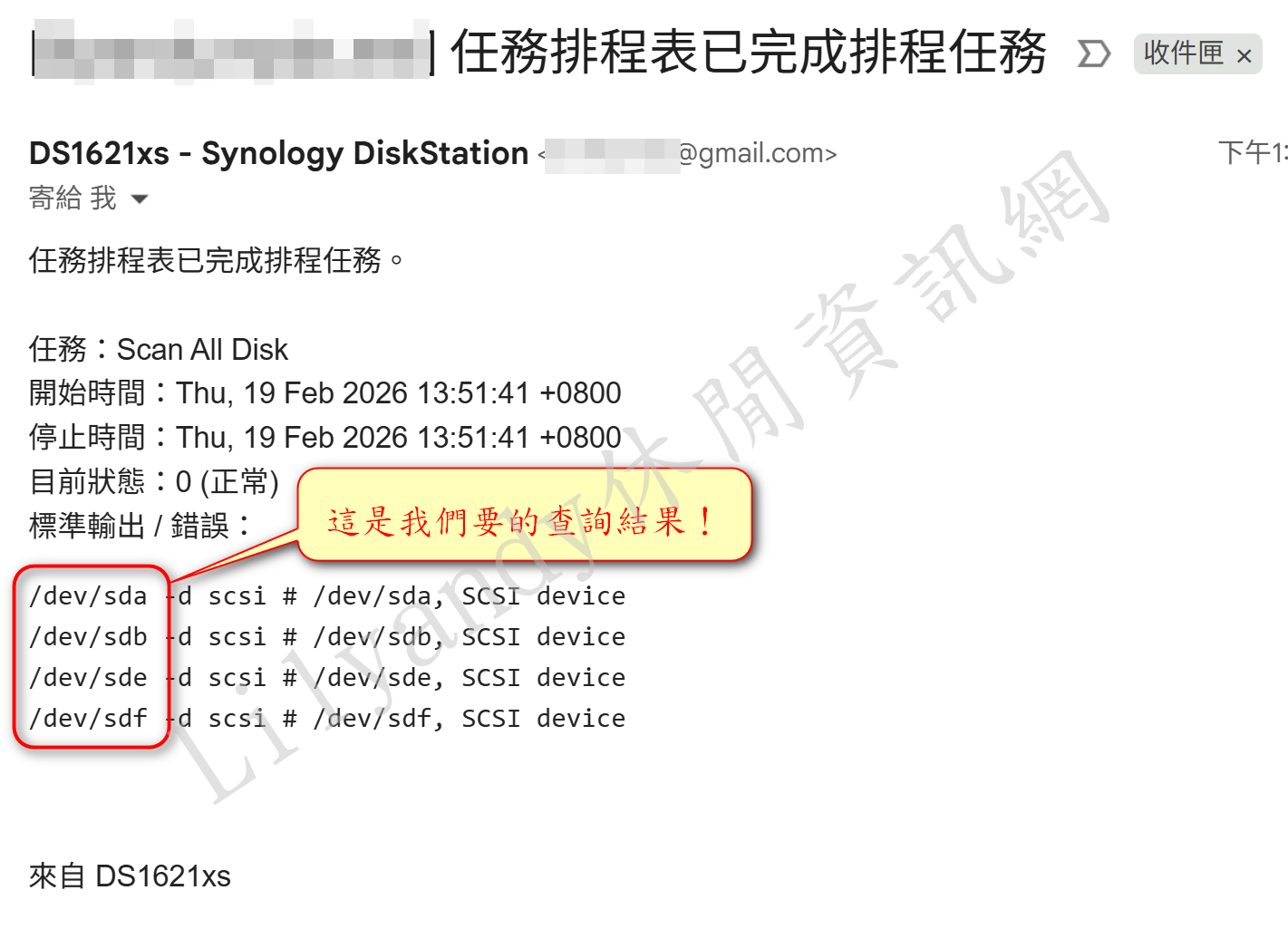

只要電郵是有效的，會得到以下類似的結果，

這就是您目前的裝置，請記下！
並且修改 docker-compose.yml 檔，
需修改成目前已搜尋到的裝置，
不存在的請勿輸入或『#』註解掉，
否則會佈署失敗！請留意！
以後若有增減裝置，則必需重新佈署唷！

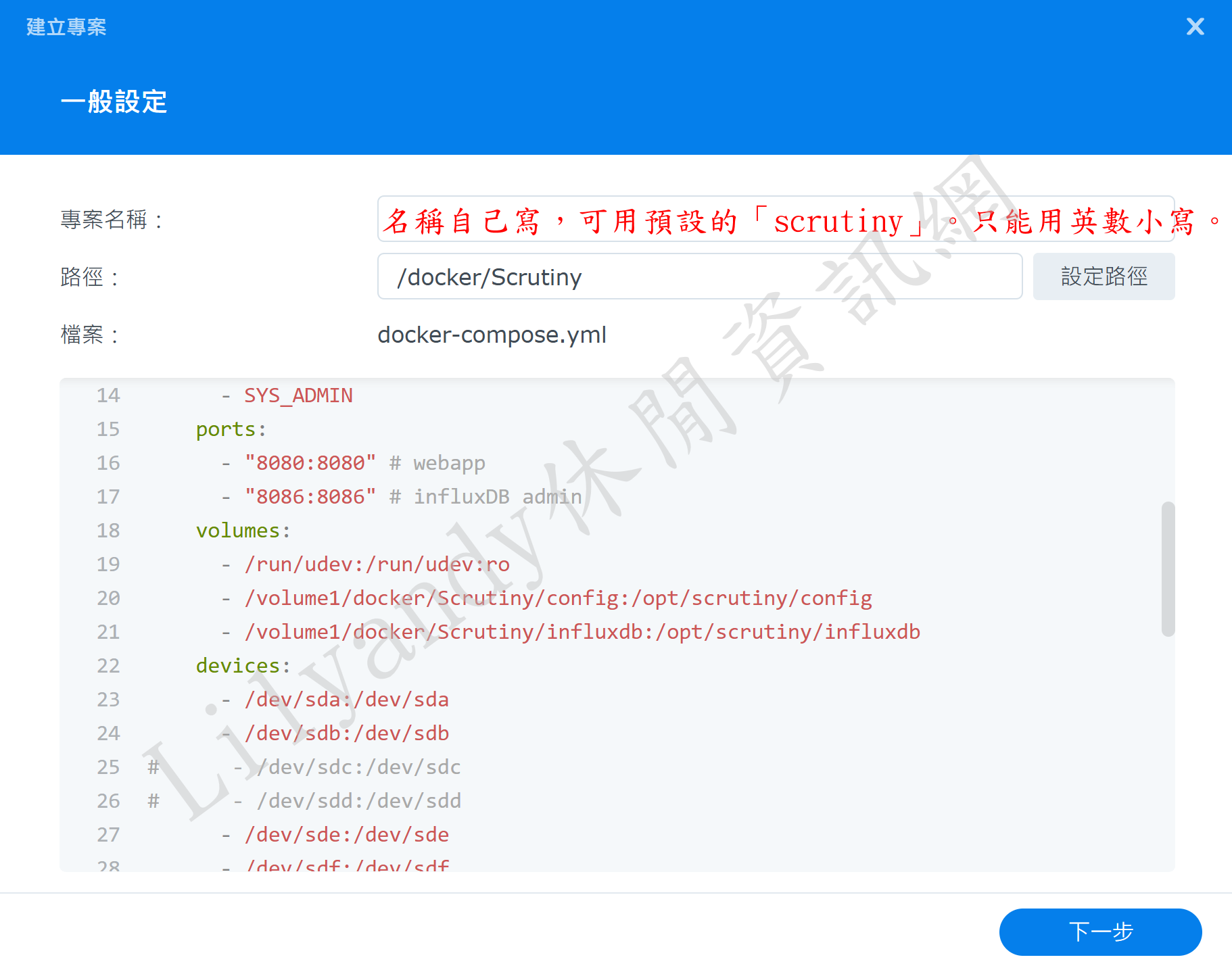

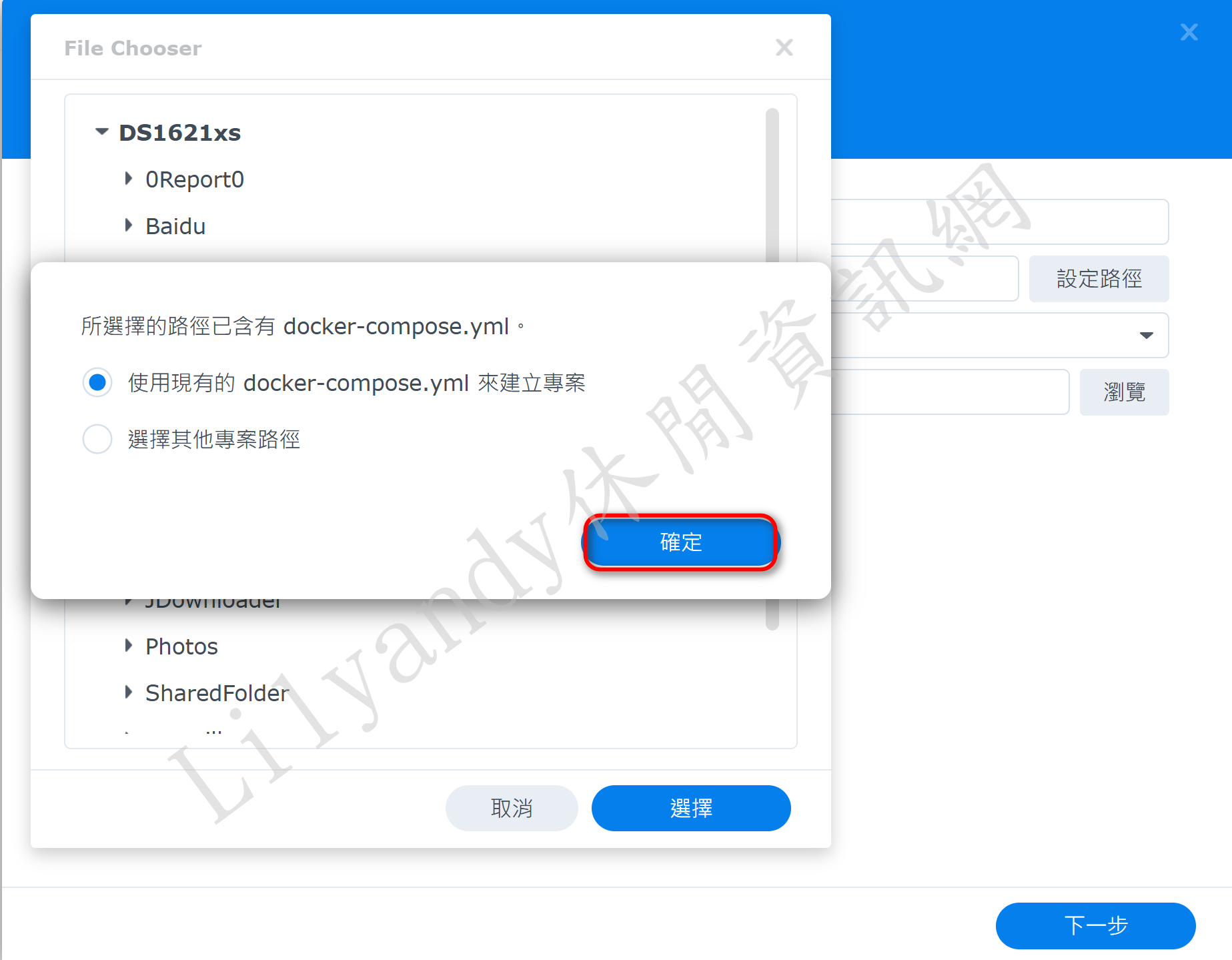

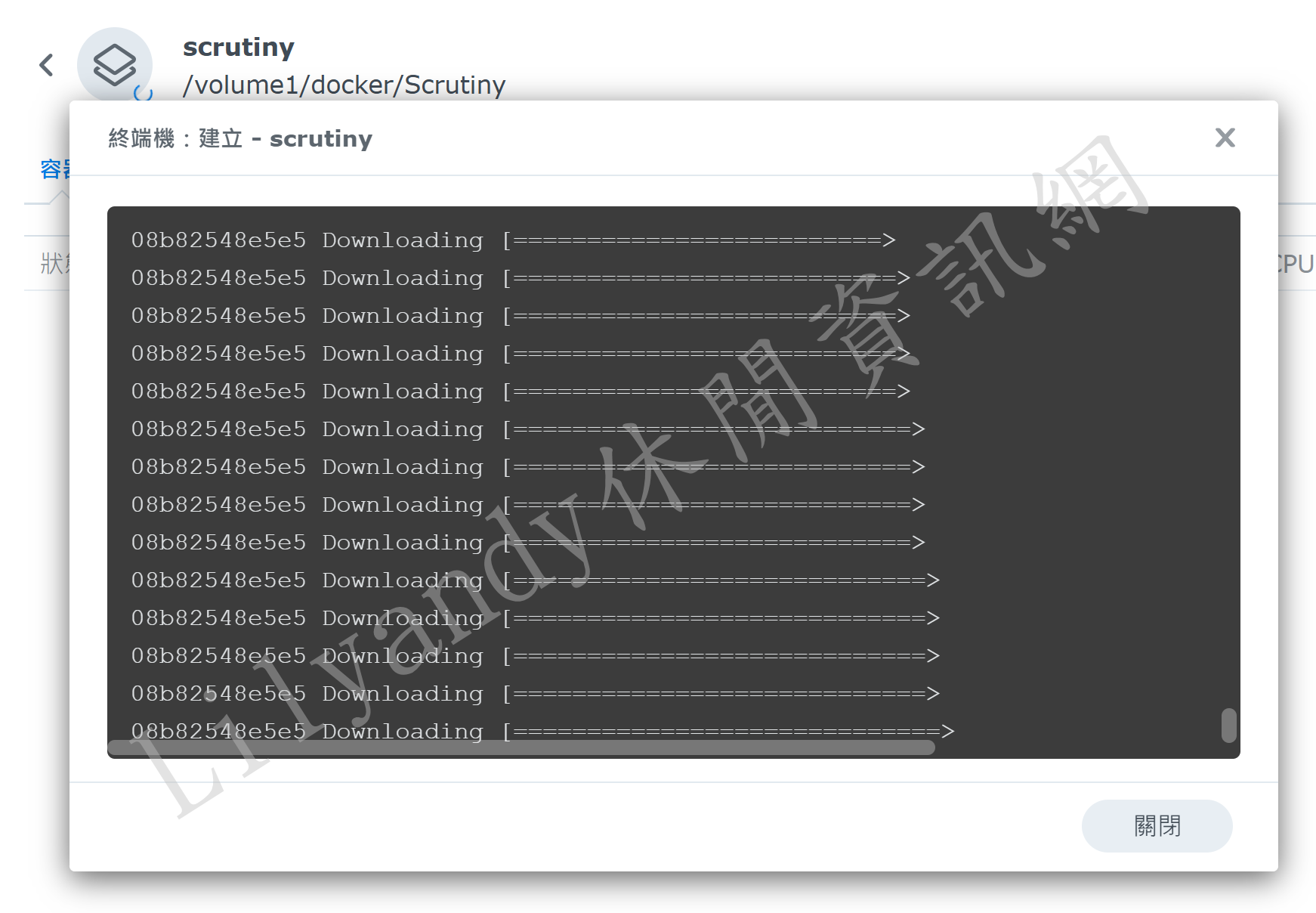

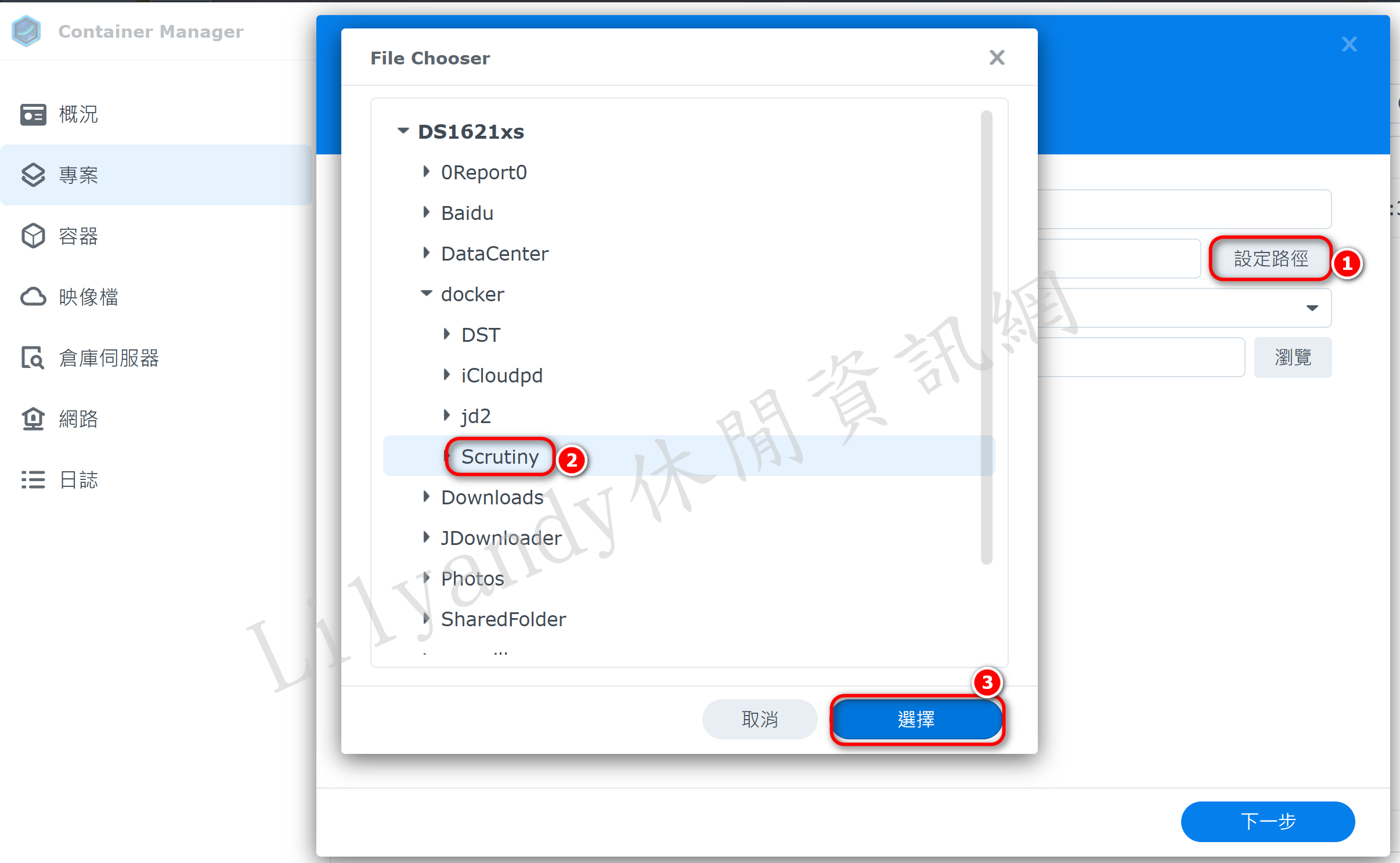

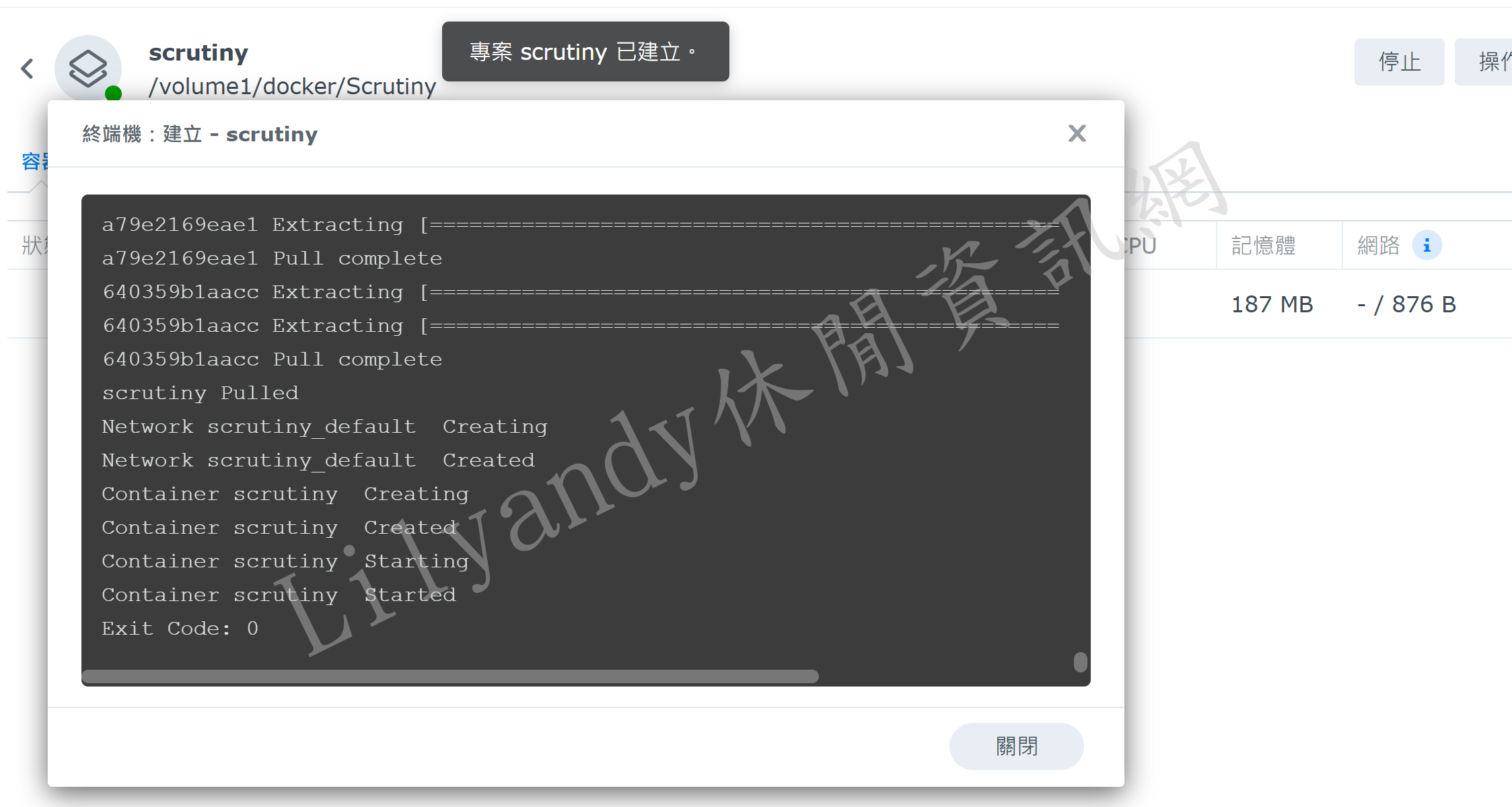

以下，看圖說說故事，依序佈署之~~








佈署成功後，在網址列輸入：
NAS IP:port
範例：
192.168.1.115:9090

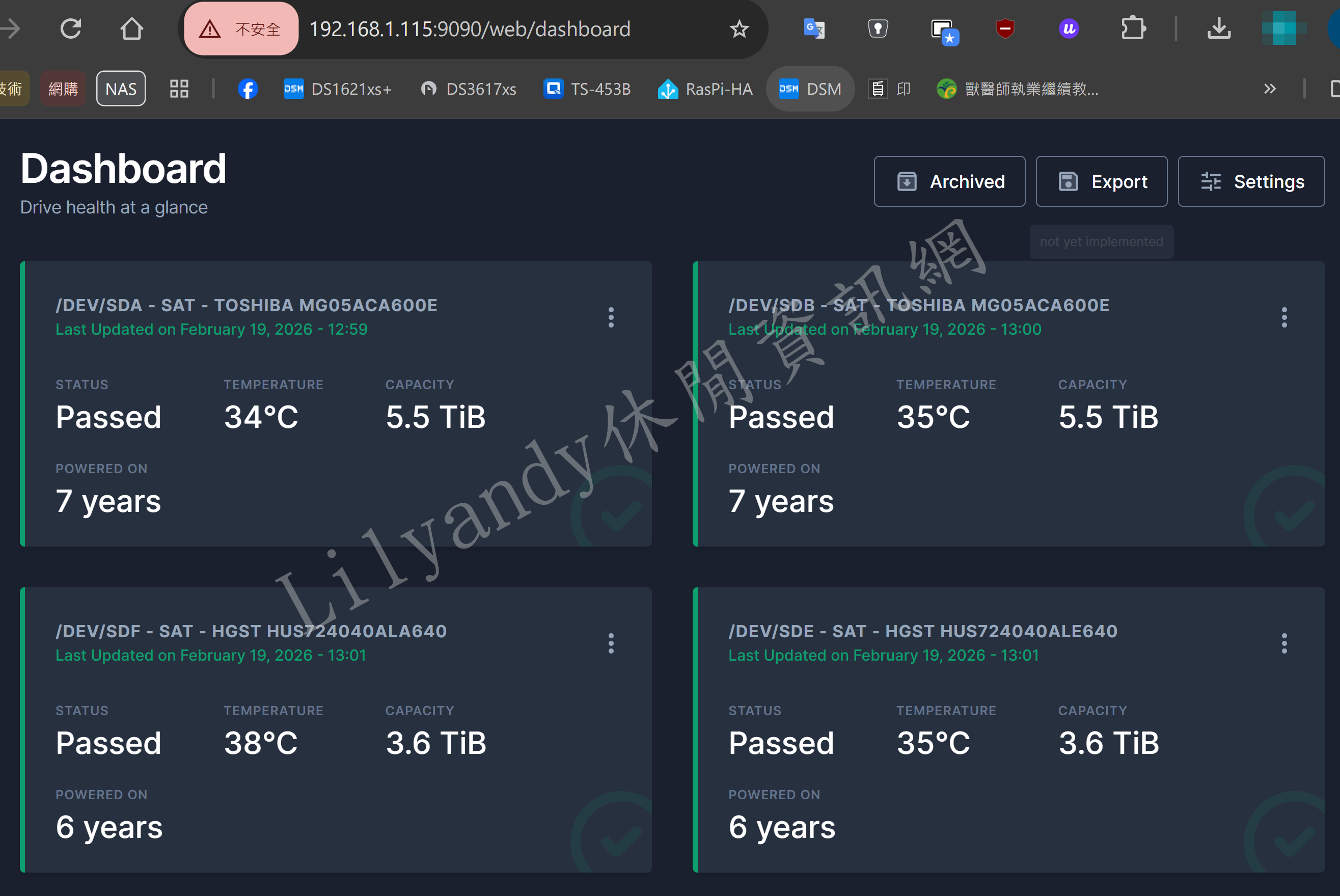

即出現以下畫面，代表成功了！

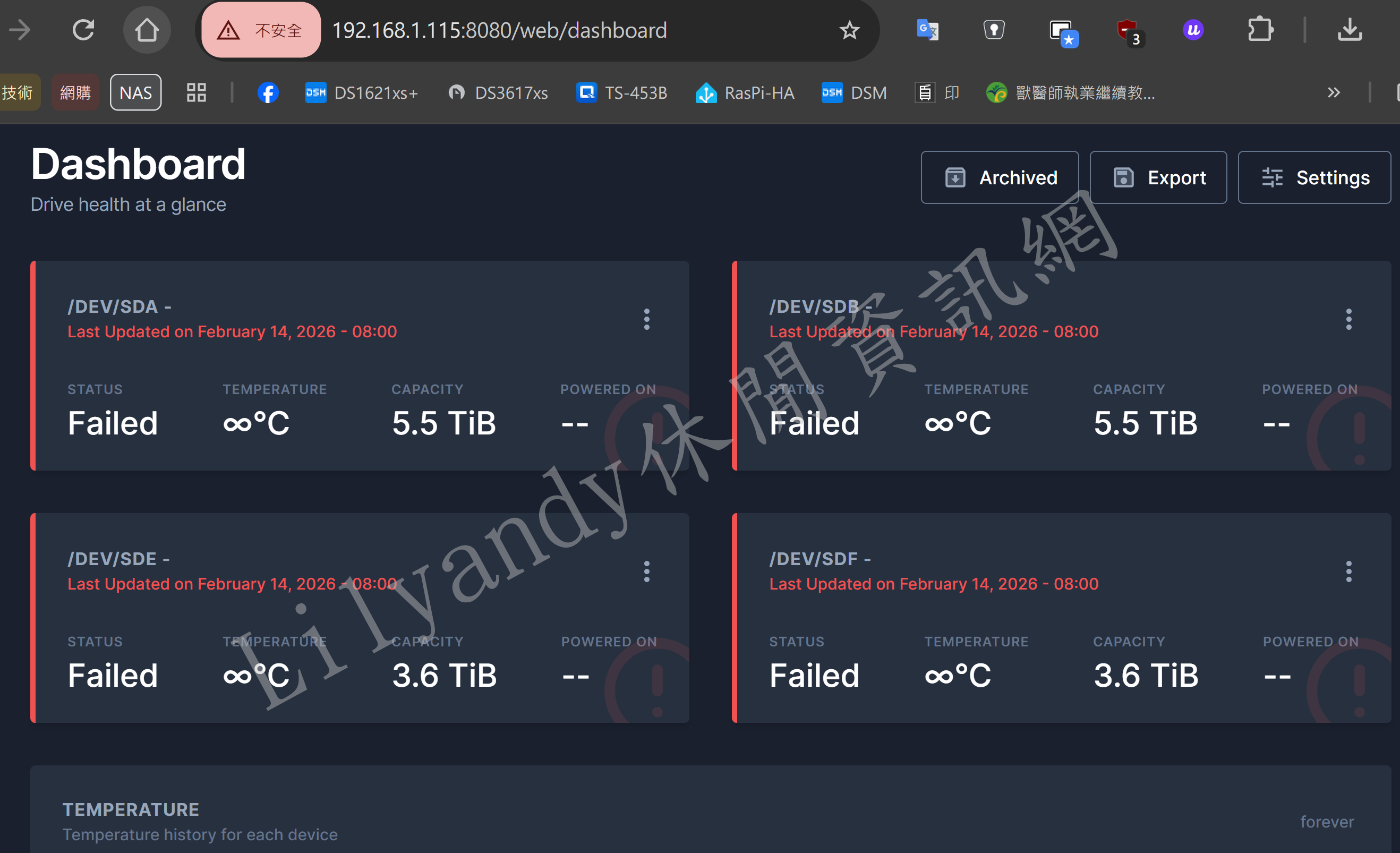

若出現以下畫面，代表截取資料失敗！


此時需要額外設定『collector.yaml』

=====================================================
代碼：
# Commented Scrutiny Configuration File
#
# The default location for this file is /opt/scrutiny/config/collector.yaml.
# In some cases to improve clarity default values are specified,
# uncommented. Other example values are commented out.
#
# When this file is parsed by Scrutiny, all configuration file keys are
# lowercased automatically. As such, Configuration keys are case-insensitive,
# and should be lowercase in this file to be consistent with usage.


######################################################################
# Version
#
# version specifies the version of this configuration file schema, not
# the scrutiny binary. There is only 1 version available at the moment
version: 1

# The host id is a label used for identifying groups of disks running on the same host
# Primiarly used for hub/spoke deployments (can be left empty if using all-in-one image).
host:
  id: ""


# This block allows you to override/customize the settings for devices detected by
# Scrutiny via `smartctl --scan`
# See the "--device=TYPE" section of https://linux.die.net/man/8/smartctl
# type can be a 'string' or a 'list'
devices:
  - device: /dev/sda
    type: 'sat'
  - device: /dev/sdb
    type: 'sat'
#  - device: /dev/sdc
#    type: 'sat'
#  - device: /dev/sdd
#    type: 'sat'
  - device: /dev/sde
    type: 'sat'
  - device: /dev/sdf
    type: 'sat'
#  - device: /dev/nvme0n1
#    type: 'nvme'
#  - device: /dev/nvme1n1
#    type: 'nvme'
#  - device: /dev/usb1
#    type: 'sat'
#  - device: /dev/usb2
#    type: 'sat'

#  # example for forcing device type detection for a single disk
#  - device: /dev/sda
#    type: 'sat'
#
#  # example for using `-d sat,auto`, notice the square brackets (workaround for #418)
#  - device: /dev/sda
#    type: ['sat,auto']
#
#  # example to show how to ignore a specific disk/device.
#  - device: /dev/sda
#    ignore: true
#
#  # examples showing how to force smartctl to detect disks inside a raid array/virtual disk
#  - device: /dev/bus/0
#    type:
#      - megaraid,14
#      - megaraid,15
#      - megaraid,18
#      - megaraid,19
#      - megaraid,20
#      - megaraid,21
#
#  - device: /dev/twa0
#    type:
#      - 3ware,0
#      - 3ware,1
#      - 3ware,2
#      - 3ware,3
#      - 3ware,4
#      - 3ware,5
#
#  # example to show how to override the smartctl command args (per device), see below for how to override these globally.
#  - device: /dev/sda
#    commands:
#      metrics_info_args: '--info --json -T permissive' # used to determine device unique ID & register device with Scrutiny
#      metrics_smart_args: '--xall --json -T permissive' # used to retrieve smart data for each device.


#log:
#  file: '' #absolute or relative paths allowed, eg. web.log
#  level: INFO
#
#api:
#  endpoint: 'http://localhost:8080'
#  endpoint: 'http://localhost:8080/custombasepath'
# if you need to use a custom base path (for a reverse proxy), you can add a suffix to the endpoint.
#  See docs/TROUBLESHOOTING_REVERSE_PROXY.md for more info,

# example to show how to override the smartctl command args globally
#commands:
#    metrics_info_args: '--info --json -d ata'
#    metrics_smart_args: '--xall --json -d ata'
#  metrics_smartctl_bin: 'smartctl' # change to provide custom `smartctl` binary path, eg. `/usr/sbin/smartctl`
#  metrics_scan_args: '--scan --json' # used to detect devices
#  metrics_info_args: '--info --json' # used to determine device unique ID & register device with Scrutiny
#  metrics_smart_args: '--xall --json' # used to retrieve smart data for each device.
#  metrics_smartctl_wait: 0 # time to wait in seconds between each disk's check


########################################################################################################################
# FEATURES COMING SOON
#
# The following commented out sections are a preview of additional configuration options that will be available soon.
#
########################################################################################################################

#collect:
#  long:
#    enable: false
#    command: ''
#  short:
#    enable: false
#    command: ''
=====================================================
按我下載collector.yaml範例檔

請找到 devices: ，並修改正確的裝置，
例如：
- device: /dev/sda
type: 'sat'
這兩行為一組裝置參數，依此類推，
需與『docker-compose.yml』安裝佈署檔上的裝置一致，
設定完畢後，別急著啟動，請先至 config 目錄下，
找到 scrutiny.db 刪除，並重新佈署，即可正常刷新。

以上，只要修改設定檔，就必需刪除該容器，再重新佈署唷！
